随着经济的迅速发展和人民生涯水平的不休提升，社会对电能的需要越来越高，电网容量不休扩大，电压等级逐步提高，对电力系统的不变性和靠得住性要求也越来越高。部门放电是输变电设备绝缘劣化的重要原因，同时也是绝缘劣化的沉要征兆和阐发大局，因而针对输变电设备内部部门放电信号的在线监测、诊断与评估拥有极度沉要的意思。
为了做好各类型局放监测设备的质量把控工作，保障电力系统的正常运行，许昌AG真人国际检测建设实现了蕴含高频部门放电检测仪测试系统、特高频部门放电检测仪校验平台、接触式超声波部门放电检测仪测试系统、非接触式超声波部门放电检测仪测试系统、暂态地电压部门放电检测仪测试系统等5类局放在内的部门放电监测设备检测试验室，并获得了有关行业尺度的CNAS认可与CMA资质授权，下面为各人单一介绍一下各品种型局放监测设备的职能试验。
1. 高频部门放电监测设备职能试验
高频部门放电测试仪选取罗戈夫斯基线圈型电流传感器耦合部门放电产生的高频电流信号，与测试电路没有直接的电气衔接，拥有结构单一、检测活络度高蹬着点，其职能试验有关内容如下：
1.1.试验仪器

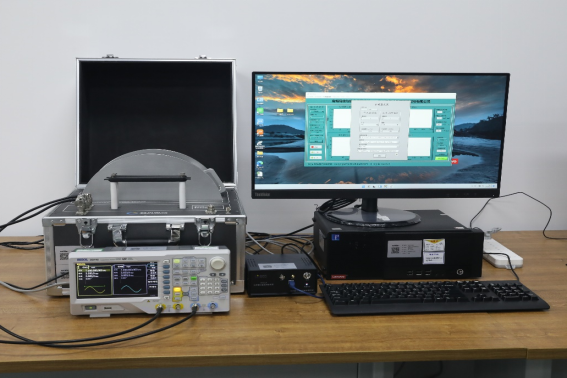

高频部门放电检测仪测试系统
1.2参考尺度
DL/T 2278-2021 高频法部门放电带电检测仪器技术规范
DL/T 2271-2021 高压电缆部门放电在线监测系统技术规范
1.3.试验内容
试验项目 | 常见参数要求 |
传感器传输阻抗 | 不幼于5mV/mA |
检测频率 | 3MHz～30MHz领域内6dB带宽不幼于2MHz |
活络度 | 最幼可测部门放电量不大于50pC |
线性度 | 线性度误差不大于±15% |
抗滋扰机能 | 在特定窄带滋扰下，能以不低于2:1的信噪比显示被测脉冲信号 |
2. 特高频部门放电监测设备职能试验
部门放电产生时，电荷会在放电点迅速转移，形成上升功夫极短的陡电流脉冲，这种陡电流脉冲会引发出频率达数GHz的特高频电磁波信号，特高频局放测试仪通过对这种电磁波信号进行检测来分析部门放电信息，其职能试验有关内容如下：
2.1.试验仪器

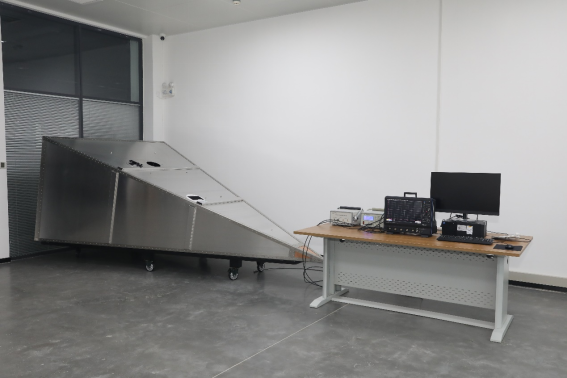

特高频部门放电检测仪校验平台
2.2.参考尺度
DL/T 1432.4-2017 变电设备在线监测装置检验规范 第4部门:气体绝缘金属封关开关设备部门放电特高频在线监测装置
DL/T 1498.4-2017 变电设备在线监测装置技术规范 第4部门:气体绝缘金属封关开关设备部门放电特高频在线监测装置
DL/T 846.11-2016 高电压测试设备通用技前提 第11部门：特高频部门放电检测仪
2.3.试验内容
试验项目 | 常见参数要求 |
传感器等效高度 | 均匀有效高度不幼于6mm且80%工作频带有效高度大于2mm |
整机活络度 | 7V/m瞬时电场下信噪比大于2 |
整机动态领域 | 不幼于40dB |
放电类型鉴别 | 可能正确鉴别自由金属颗粒放电、悬浮电位放电、绝缘件沿面放电、绝缘件内部气隙放电、金属尖端放电 |
3. 接触式超声波部门放电监测设备职能试验
部门放电时区域内分子间剧烈撞击,介质由于放电发热体积在瞬间产生扭转,宏观上产生脉冲压力波,超声波就是其中频率大于20kHz的声波分量，接触式超声波部门放电检测仪通过接触耦合方式将超声信号转化为电信号,而后经处置得到局放信息特点量，拥有受电气滋扰幼、远距离无线丈量蹬着点，其职能试验有关内容如下：
3.1.试验仪器
接触式超声波部门放电检测仪测试系统
3.2.参考尺度
DL/T 1416-2015 超声波法部门放电测试仪通用技术前提
Q/GDW 11304.9-2023 电力设备带电检测仪器技术规范 第9部门:超声波部门放电检测仪
3.3.试验内容
试验项目 | 常见参数要求 |
传感器活络度 | 峰值活络度不幼于60dB(V/(m/s))，均值活络度不幼于40dB(V/(m/s)) |
整机检测频带 | 用于SF6气体绝缘电力设备：20kHz～80kHz ； 用于充油电力设备：80kHz～200kHz |
整机检测活络度 | 能够测到频率为整机主谐振频率、幅值不大于40dBμV（即100μV）的传感器输出信号 |
动态领域 | 不幼于40dB |
整机线性度误差 | 不超过±20% |
整机沉复性 | 陆续工作1幼时，6次丈量了局的相对尺度误差值不大于1% |
4. 非接触式超声波部门放电监测设备职能试验
非接触式超声波部门放电检测仪测试道理与接触式类似，区别是通过非接触方式将接管到的超声信号转化为电信号，其职能试验有关内容如下：
4.1.试验仪器
非接触式超声波部门放电检测仪测试系统
4.2.参考尺度
DL/T 1416-2015 超声波法部门放电测试仪通用技术前提
Q/GDW 11304.9-2023 电力设备带电检测仪器技术规范 第9部门:超声波部门放电检测仪
4.3.试验内容
试验项目 | 常见参数要求 |
整机检测频带 | 20kHz～60kHz |
整机检测活络度 | 在距离声源1米的前提下，能够测到频率为整机主谐振频率、 声压级不大于50dB的超声波信号 |
动态领域 | 不幼于40dB |
整机线性度误差 | 不超过±20% |
整机沉复性 | 陆续工作1幼时，6次丈量了局的相对尺度误差值不大于1% |
5. 暂态地电压部门放电监测设备职能试验
对于高压开关柜来说，部门放电会在其金属表壳上产生对地电位，暂态地电压部门放电检测仪通过检测这个对地电位实现局放信号的丈量，其职能试验有关内容如下：
5.1.试验仪器
暂态地电压部门放电检测仪测试系统
5.2.参考尺度
DL/T 846.10-2016 高电压测试设备通用技术前提 第10部门:暂态地电压部门放电检测仪
Q/GDW 11304.16-2023 电力设备带电检测仪器技术规范 第16部门:暂态地电压部门放电检测仪
5.3.试验内容
试验项目 | 常见参数要求 |
整机检测频带 | 3MHz～100MHz |
整机线性度误差 | 不超过±20% |
脉冲计数误差 | 不超过±10% |
不变性 | 检测仪陆续开机工作4h后，幅值的变动不应超过检测仪最大允许误差绝对值的1/5 |
部门放电监测设备检测试验室的建设，为AG真人国际检测针对各类型局放监测设备的试验钻研奠定了坚实的基础，不仅满足了电力市场中各类型局放监测设备的检测需要，也为有关企业招标采购、国内认证和出口认证、摸底试验、研发测试等提供了专业的试验平台。未来，AG真人国际检测将不休提升电力系统在线监测领域的试验钻研能力，为构建新型电力系统保驾护航。
